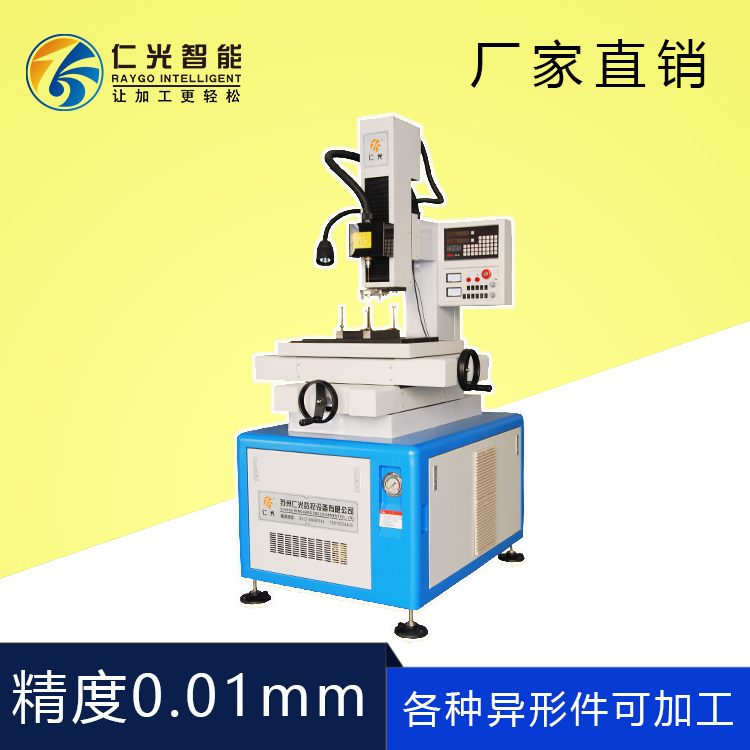

电火花穿孔机光栅尺装置基面装置在电火花穿孔加工机床床身上时，不能直接将光学尺装置在粗糙不平的床身上。

光学尺及读数头分别装置在电火花穿孔机相对运动的两个部件上。用百分表查看机床作业台的主尺装置面与导轨运动的方向平行度。百分表固定在床身上，移动作业台，要求到达平行度为0.1mm/1000mm以内。假如不能到达这个要求，则需规划加工一件光栅尺基座。别的读数头需装置在读数头基座上。读数头的基座与尺身的基座总共误差不得大于±0.2mm。装置时，调整读数头方位，到达读数头与光栅尺尺身的平行度为0.1mm左右，读数头与光栅尺尺身之间的距离为1~1.5mm左右。

电火花穿孔机光栅尺主尺装置将光栅主尺用M4螺钉上在高速电火花小孔加工机床的作业台装置面上，但不要上紧，把百分表固定在床身上，移动作业台。用百分表丈量主尺平面与机床导轨运动方向的平行度，调整主尺M4螺钉方位，使主尺平行度满意0.1mm/1000mm以内时，把2螺钉完全上紧。

电火花穿孔机光栅尺读数头的装置在装置读数头时，首先应确保读数头的基面到达装置要求，然后再装置读数头，其装置方法与主尺相似。最后调整读数头，使读数头与光栅主尺平行度确保在0.1mm之内，其读数头与主尺的间隙控制在1~1.5mm以内。

电火花穿孔机光栅尺加装护罩，护罩的规划是依照光栅传感器的外形截面放大留必定的空间尺度确定，护罩通常采用橡皮密封，使其具备必定的防水防油能力。更多咨讯欢迎在线咨询仁光智能，或拨打热线电话15050268629。
